Determinar o tamanho certo das mangueiras de sucção e descarga para uma aplicação específica é crucial para garantir o desempenho e a eficiência ideais. Como fornecedor de mangueira de sucção e alta, encontrei vários clientes lutando com essa decisão. Neste blog, compartilharei algumas idéias e diretrizes para ajudá -lo a fazer a escolha certa.
Compreendendo o básico
Antes de mergulharmos nos detalhes do dimensionamento da mangueira, vamos rapidamente repassar alguns conceitos básicos. Mangueiras de sucção são usadas para extrair fluido de uma fonte, enquanto as mangueiras de descarga são usadas para entregar o fluido ao seu destino. O tamanho dessas mangueiras é tipicamente determinado pelo seu diâmetro interno (ID), que afeta a taxa de fluxo e a pressão do fluido.
Fatores a serem considerados
Vários fatores entram em jogo ao determinar o tamanho certo das mangueiras de sucção e descarga para sua aplicação. Aqui estão algumas considerações importantes:
1. Taxa de fluxo
A taxa de fluxo é o volume de fluido que precisa ser transferido por unidade de tempo. Geralmente é medido em galões por minuto (GPM) ou litros por minuto (LPM). Para calcular a taxa de fluxo necessária, você precisa conhecer o volume de fluido que você precisa transferir e o prazo para o qual precisa transferi -lo.
Por exemplo, se você precisar transferir 500 galões de água em 10 minutos, sua taxa de fluxo necessária seria de 50 gpm (500 galões / 10 minutos). Depois de ter a taxa de fluxo, você pode usá -lo para determinar o tamanho da mangueira apropriado.
2. Pressão
A pressão no sistema é outro fator importante a considerar. A pressão é a força exercida pelo fluido nas paredes da mangueira. Geralmente é medido em libras por polegada quadrada (psi) ou barra. A pressão no sistema pode ser afetada por vários fatores, incluindo a altura da fonte do fluido, o comprimento da mangueira e o tipo de fluido que está sendo transferido.
Se a pressão no sistema estiver muito alta, pode fazer com que a mangueira estourar ou vazar. Por outro lado, se a pressão estiver muito baixa, pode resultar em uma baixa vazão e operação ineficiente. Portanto, é importante escolher uma mangueira que possa suportar a pressão em seu sistema.
3. Tipo de fluido
O tipo de fluido que está sendo transferido também desempenha um papel na determinação do tamanho da mangueira correta. Diferentes fluidos têm viscosidades diferentes, que podem afetar a taxa de fluxo e a pressão no sistema. Por exemplo, fluidos grossos como óleo ou lodo requerem um diâmetro de mangueira maior para garantir um fluxo suave.

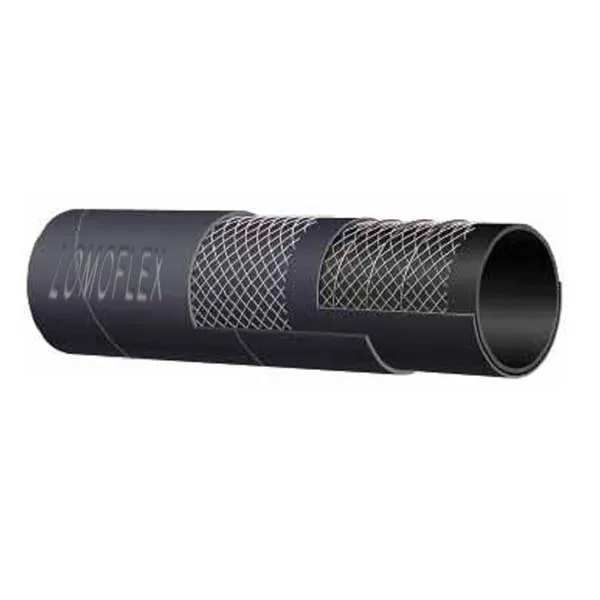

Além disso, alguns fluidos podem ser corrosivos ou abrasivos, o que pode danificar a mangueira ao longo do tempo. Portanto, é importante escolher uma mangueira compatível com o tipo de fluido sendo transferido. Se você estiver transferindo óleo, pode querer verificar nossoMangueira de óleo de sucção e descarga. E para transferência de água, nossoMangueira de sucção e descarga de águaé uma ótima opção.
4. Comprimento da mangueira
O comprimento da mangueira é outro fator a considerar. Quanto mais a mangueira, mais resistência haverá para o fluxo de fluido. Isso pode resultar em uma menor taxa de fluxo e queda de pressão mais alta. Portanto, é importante escolher uma mangueira que seja a duração apropriada para o seu aplicativo.
Se você precisar transferir fluido a uma longa distância, pode ser necessário usar um diâmetro maior da mangueira para compensar o aumento da resistência. No entanto, lembre -se de que o uso de um diâmetro maior da mangueira também pode aumentar o custo da mangueira.
5. Acessórios e conexões
Os acessórios e conexões usados com a mangueira também podem afetar seu desempenho. É importante escolher acessórios e conexões compatíveis com o tamanho da mangueira e o tipo de fluido que está sendo transferido. Além disso, os acessórios e conexões devem ser instalados corretamente para garantir uma conexão sem vazamentos.
Usando um gráfico de dimensionamento de mangueira
Uma das maneiras mais fáceis de determinar o tamanho certo das mangueiras de sucção e descarga para o seu aplicativo é usar um gráfico de dimensionamento de mangueira. Um gráfico de dimensionamento de mangueira fornece um guia para selecionar o diâmetro apropriado da mangueira com base na taxa de fluxo, pressão e outros fatores.
A maioria dos fabricantes de mangueiras fornece gráficos de dimensionamento de mangueiras em seus sites ou em seus catálogos de produtos. Esses gráficos normalmente listam o diâmetro da mangueira recomendado para diferentes taxas e pressões de fluxo. Para usar um gráfico de dimensionamento de mangueira, basta encontrar a vazão e a pressão no seu sistema e procure o diâmetro da mangueira recomendada correspondente.
No entanto, lembre -se de que um gráfico de dimensionamento de mangueira é apenas um guia. É importante considerar todos os fatores mencionados acima ao escolher um tamanho de mangueira. Em alguns casos, pode ser necessário consultar um especialista em mangueira para determinar o melhor tamanho de mangueira para o seu aplicativo.
Exemplo de cálculo
Digamos que você precise transferir água de um poço para um tanque de armazenamento. O poço tem 6 metros de profundidade e o tanque de armazenamento fica a 15 metros de distância. Você precisa transferir 200 galões de água em 15 minutos.
Primeiro, calcule a taxa de fluxo:
Taxa de fluxo = volume / tempo
Taxa de fluxo = 200 galões / 15 minutos
Taxa de fluxo = 13,33 gpm
Em seguida, considere a pressão no sistema. A pressão no sistema será afetada pela altura do poço e pelo comprimento da mangueira. Assumindo uma pressão atmosférica padrão de 14,7 psi, a pressão no fundo do poço será de aproximadamente 8,7 psi (20 pés x 0,433 psi por pé).
A queda de pressão na mangueira dependerá do diâmetro da mangueira, comprimento e vazão. Usando um gráfico de dimensionamento de mangueira, você pode estimar a queda de pressão para diferentes diâmetros de mangueira. Por exemplo, se você escolher uma mangueira de 1 polegada de diâmetro, a queda de pressão poderá ser de aproximadamente 2 psi por 100 pés de mangueira.
Como a mangueira tem 50 pés de comprimento, a queda de pressão total na mangueira será de aproximadamente 1 psi (2 psi por 100 pés x 0,5). Portanto, a pressão total no sistema será de aproximadamente 9,7 psi (8,7 psi + 1 psi).
Com base na taxa de fluxo e pressão no sistema, você pode usar um gráfico de dimensionamento para determinar o diâmetro apropriado da mangueira. Nesse caso, uma mangueira de 1 polegada de diâmetro seria uma boa escolha, pois pode lidar com a taxa de fluxo e a pressão no sistema.
Conclusão
Determinar o tamanho certo das mangueiras de sucção e descarga para uma aplicação específica é uma etapa crítica para garantir a operação eficiente e confiável do seu sistema. Ao considerar fatores como vazão, pressão, tipo de fluido, comprimento da mangueira e acessórios, você pode escolher o tamanho da mangueira apropriado para suas necessidades.
Se você ainda não tiver certeza sobre qual tamanho de mangueira escolher, não hesite em alcançar conosco. Como fornecedor de mangueira de sucção e alta, temos a experiência e a experiência para ajudá -lo a encontrar a solução certa para o seu aplicativo. Se você precisa de umMangueira de óleo de sucção e descargaou aMangueira de sucção e descarga de água, temos você coberto. Entre em contato conosco hoje para iniciar a discussão de compras e obter as melhores mangueiras para o seu projeto.
Referências
- Manual de Hose Industrial, várias publicações da indústria
- Catálogos de produtos para fabricantes de mangueiras
